注塑模具作為塑料成型加工的關鍵裝備，廣泛應用于汽車、電子、家電等眾多領域。其結構設計與性能直接決定塑料制品的質量、生產效率及成本。深入了解注塑模具結構的基本常識，對從事模具設計、制造及相關行業的人員至關重要。

一、注塑模具的基本結構

1.1 模架

模架是模具的基礎框架，起到支撐和固定模具內部組件的作用。它通常由定模板、動模板、支撐板、墊塊等部分組成。定模板安裝在注塑機的固定模板上，動模板安裝在注塑機的移動模板上。在注塑過程中，動模與定模閉合形成型腔，開模時動模移動，以便取出塑料制品。模架的尺寸和強度需根據塑料制品的大小、形狀及注塑工藝要求進行選擇。

1.2 成型零件

成型零件是直接決定塑料制品形狀和尺寸的關鍵部分，主要包括型腔和型芯。型腔又稱凹模，用于形成塑料制品的外表面形狀；型芯又稱凸模，用于形成塑料制品的內表面形狀，如孔、槽等。對于復雜形狀的塑料制品，可能還需要鑲件、滑塊等輔助成型零件。這些成型零件需具備高精度、高硬度和良好的耐磨性，以保證塑料制品的尺寸精度和表面質量。

二、注塑模具的關鍵系統

2.1 澆注系統

澆注系統是將塑料熔體從注塑機噴嘴引入型腔的通道，對塑料制品的成型質量和生產效率有重要影響。它主要由主流道、分流道、澆口和冷料穴組成。

主流道是連接注塑機噴嘴與分流道或型腔的主要通道，其尺寸和形狀需根據塑料熔體的流動性、注塑機噴嘴尺寸等因素設計。分流道將主流道的塑料熔體分配到各個型腔，其布局應盡量使塑料熔體均勻地填充每個型腔，減少壓力損失。澆口是澆注系統中截面尺寸最小的部分，其作用是控制塑料熔體的流速和填充時間，同時在注塑完成后便于制品與流道系統分離。澆口的類型多樣，如側澆口、點澆口、潛伏式澆口等，需根據塑料制品的形狀、尺寸、外觀要求等選擇合適的澆口類型。冷料穴位于主流道或分流道的末端，用于收集注塑開始時的冷料，防止冷料進入型腔影響制品質量。

2.2 頂出系統

頂出系統的作用是在塑料制品成型后，將其從模具型腔中順利頂出。常見的頂出方式有頂針頂出、司筒頂出、推板頂出等。頂針頂出是最常用的方式，通過在動模上設置頂針，在開模時由注塑機的頂出裝置推動頂針，將塑料制品從型芯上頂出。司筒頂出適用于成型帶有圓柱孔的塑料制品，通過司筒（頂管）將制品頂出，避免在制品表面留下頂針痕跡。推板頂出則是利用推板將塑料制品從整個型芯上推出，適用于一些大面積、薄壁的塑料制品。在設計頂出系統時，需確保頂出位置合理，頂出力均勻，避免塑料制品在頂出過程中出現變形、破裂等缺陷。

2.3 冷卻系統

冷卻系統的主要功能是控制模具溫度，使塑料熔體在型腔中快速、均勻地冷卻固化，從而提高生產效率和塑料制品的質量。冷卻系統一般通過在模具內開設冷卻水道，利用循環流動的冷卻水帶走模具的熱量。冷卻水道的布局應根據塑料制品的形狀、壁厚以及模具的結構進行優化設計，確保模具各部分溫度均勻，避免因冷卻不均導致塑料制品出現變形、收縮等缺陷。冷卻介質通常選用水，在一些特殊情況下也可使用油等其他介質。

2.4 排氣系統

在注塑過程中，型腔內的空氣以及塑料熔體產生的氣體必須及時排出，否則會導致塑料制品出現氣孔、燒焦、填充不滿等缺陷。排氣系統主要通過在模具分型面、型芯與型腔配合面等位置開設排氣槽或利用頂針、滑塊等零件的間隙進行排氣。排氣槽的深度和寬度需根據塑料的流動性、注塑工藝參數等進行合理設計，既要保證能夠順利排氣，又要防止塑料熔體溢出。此外，對于一些精密注塑模具，還可能采用真空排氣等特殊排氣方式。

2.5 導向與定位系統

導向與定位系統的作用是確保模具在開合模過程中動模與定模能夠準確對中，避免因錯位導致塑料制品出現尺寸偏差或損壞模具。導向系統一般由導柱和導套組成，導柱安裝在動模或定模上，導套安裝在與之對應的定模或動模上。在開合模過程中，導柱在導套內滑動，起到導向作用。定位系統則通過定位圈、定位銷等零件保證模具在注塑機上的安裝位置準確，以及在模具裝配過程中各零件的相對位置精度。

三、注塑模具的設計要點

3.1 分型面的選擇

分型面是模具中用于分離動模和定模的表面，其選擇直接影響模具的結構設計、塑料制品的脫模以及成型質量。選擇分型面時，應遵循以下原則：首先，要保證塑料制品能夠順利脫模，分型面應選在塑料制品最大輪廓處；其次，要有利于模具的加工制造，盡量使分型面為平面，減少復雜曲面的加工；再者，要考慮塑料制品的外觀質量，避免在外觀面留下分型線痕跡；最后，要結合注塑工藝要求，確保塑料熔體能夠均勻填充型腔。

3.2 收縮率的考慮

塑料在成型過程中會因冷卻凝固而發生收縮，不同種類的塑料收縮率不同，即使同一種塑料，其收縮率也會受到成型工藝參數、制品形狀和尺寸等因素的影響。在模具設計時，必須準確考慮塑料的收縮率，對模具成型零件的尺寸進行放大計算，以保證塑料制品的最終尺寸符合設計要求。通常，在設計前需要參考塑料供應商提供的收縮率數據，并結合實際生產經驗進行適當調整。

3.3 模具強度與剛度計算

在注塑過程中，模具承受著高壓的塑料熔體沖擊，因此模具必須具備足夠的強度和剛度，以防止在使用過程中發生變形或損壞。對于模具的關鍵零件，如模板、型芯、型腔等，需要進行強度和剛度計算。強度計算主要是確保零件在受力情況下不發生斷裂，剛度計算則是控制零件的變形量在允許范圍內，避免因變形影響塑料制品的尺寸精度和脫模。在計算時，需根據模具的實際受力情況，選擇合適的力學模型和材料參數進行分析。

四、注塑模具的制造流程

4.1 模具材料選擇

模具材料的選擇對模具的性能和使用壽命至關重要。常用的模具材料有鋼材、鋁合金等，其中鋼材應用最為廣泛。對于不同類型的注塑模具，應根據塑料制品的批量、塑料的特性以及模具的工作條件等選擇合適的鋼材。例如，對于批量較大、精度要求高的注塑模具，可選用優質的預硬鋼，如 P20、718 等，這些鋼材具有良好的加工性能和拋光性能；對于承受高溫、高壓的熱流道模具，可選用熱作模具鋼，如 H13，其具有良好的熱穩定性和耐磨性。

4.2 加工工藝

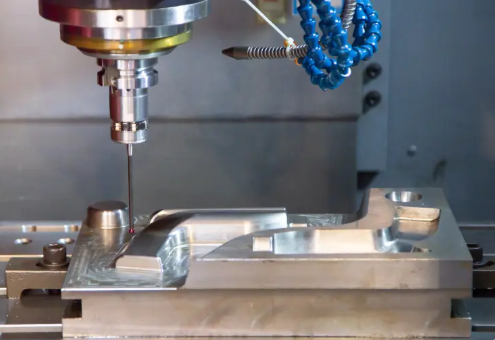

模具制造的加工工藝主要包括機械加工、電火花加工、線切割加工等。機械加工是最常用的方法，通過車削、銑削、鉆孔、磨削等工藝對模具零件進行粗加工和精加工，以達到設計要求的尺寸精度和表面粗糙度。對于一些形狀復雜、難以通過機械加工完成的部位，如模具的型腔、型芯等，可采用電火花加工。電火花加工是利用放電腐蝕原理，通過工具電極與工件之間的脈沖放電產生高溫，使工件材料局部熔化或氣化，從而達到去除材料的目的。線切割加工則主要用于加工模具的各種異形孔、窄槽以及復雜的輪廓形狀，它是利用移動的細金屬絲（電極絲）作為工具電極，通過放電腐蝕進行加工。

4.3 模具裝配與調試

模具裝配是將加工好的各個零件按照設計要求進行組裝，形成完整模具的過程。在裝配過程中，要嚴格控制各零件之間的配合精度，如導柱與導套的配合間隙、型芯與型腔的裝配間隙等，確保模具的開合模運動順暢，各部件之間的位置精度符合要求。裝配完成后，需要對模具進行調試，通過在注塑機上試模，檢查模具的成型性能、塑料制品的質量等。在試模過程中，根據出現的問題，如塑料制品的飛邊、缺料、變形等，對模具進行相應的調整和優化，直到生產出合格的塑料制品。

五、注塑模具的維護保養

5.1 日常清潔與潤滑

日常清潔是保持模具良好工作狀態的基礎。在每次注塑生產結束后，應及時清理模具表面的塑料殘渣、油污等雜質，防止其在模具表面堆積，影響模具的開合模運動和塑料制品的成型質量。可使用專用的模具清洗劑和清潔工具進行清潔。同時，要對模具的運動部件，如導柱、導套、滑塊等進行潤滑，涂抹適量的潤滑劑，減少部件之間的摩擦，延長模具的使用壽命。

5.2 定期檢查與維修

定期對模具進行全面檢查，包括模具的外觀、尺寸精度、各系統的工作性能等。檢查模具表面是否有磨損、裂紋等缺陷，對發現的問題及時進行維修。例如，對于模具表面的輕微磨損，可通過拋光進行修復；對于嚴重磨損或損壞的零件，如頂針、澆口套等，應及時更換。定期檢查模具的冷卻水道是否暢通，如有堵塞應及時清理；檢查排氣系統是否正常工作，對排氣槽進行清理和維護。此外，還應定期對模具的定位圈、定位銷等定位部件進行檢查，確保模具在注塑機上的安裝位置準確。

5.3 模具存放

當模具長時間不使用時，需要進行妥善存放。首先，要對模具進行全面清潔和保養，在模具表面涂抹防銹劑，防止模具生銹。然后，將模具存放在干燥、通風的環境中，避免模具受到潮濕、腐蝕等影響。對于大型模具，應采用合適的支撐方式，防止模具因自重而發生變形。在存放過程中，要定期對模具進行檢查，確保模具的狀態良好，隨時可投入使用。

結論

注塑模具結構復雜，涉及多個系統和關鍵部件，其設計、制造和維護保養都需要專業的知識和技能。只有深入了解注塑模具結構的基本常識，掌握各部分的功能、設計要點、制造工藝以及維護方法，才能設計出高質量的注塑模具，生產出符合要求的塑料制品，提高生產效率，降低生產成本。隨著塑料加工行業的不斷發展，注塑模具技術也在不斷創新和進步，相關人員需持續學習和關注行業動態，以適應市場的需求。
