樣片試驗?zāi)＞呤遣牧涎邪l(fā)、產品性能驗證及生產工藝優化的核心裝備，其結構設計與精度控制直接決定樣片的一致性、準確性，進而影響后續材料性能測試（如拉伸、彎曲、沖擊、熱變形等）結果的可靠性。單腔樣片試驗?zāi)＞摺⒍嗲粯悠囼災＞摺⒕軜悠囼災＞咦鳛樾袠I(yè)內應用最廣泛的三類產品，分別適配不同研發階段、生產規模及精度要求的場景，在塑料、橡膠、復合材料、金屬粉末注射成型等領域發揮著不可替代的作用。本文將從結構特點、核心參數、適用場景及技術趨勢等維度，系統闡述三類模具的核心技術內容，為行業應用提供參考。

一、單腔樣片試驗?zāi)＞?/strong>

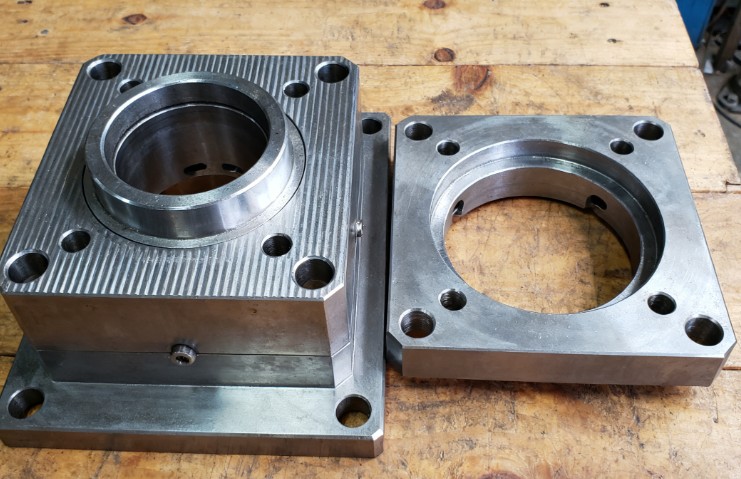

1 結構設計與核心技術參數單腔樣片試驗?zāi)＞咭?“精準適配、快速調試” 為核心設計理念，結構由模芯、模套、澆注系統、冷卻 / 加熱系統及導向定位機構組成。模腔結構嚴格遵循 ASTM、ISO、GB/T 等行業標準，常見樣片類型包括標準拉伸樣條（如 ISO 527-2 Type 1A）、彎曲樣片（ISO 178）及沖擊樣片（ISO 180）。核心技術參數方面，模腔尺寸公差控制在 ±0.01mm，確保樣片關鍵尺寸精度；模腔表面粗糙度 Ra≤0.8μm，減少表面缺陷對測試結果的干擾；加熱系統溫度波動范圍 ±2℃，冷卻系統冷卻速率 0.5-5℃/min，適配不同材料的成型需求；導向機構采用滾珠導柱導套，定位精度≤0.005mm，保證合模穩定性。

2 適用場景與生產適配性單腔樣片試驗?zāi)＞咧饕m配研發初期、小批量驗證及特殊材料試驗場景。在新材料配方研發階段，可快速更換模芯實現不同規格樣片的制備，調試周期縮短至 2-4 小時；針對熱敏性材料（如 PVC、PA66）或高性能復合材料（如碳纖維增強 PEEK），單腔結構可避免多腔流道不均導致的成型缺陷，提升樣片合格率。生產適配性上，該類模具兼容中小型注塑機（鎖模力 50-150T）、硫化機等設備，模具重量通常≤50kg，便于人工搬運與安裝；模塊化設計使易損件（如模芯、澆口套）更換成本降低 30%，維護周期縮短至 1-2 天，滿足研發階段高頻次調試的需求。

3 技術優化趨勢當前單腔樣片試驗?zāi)＞叩募夹g(shù)升級聚焦 “柔性化” 與 “智能化”。柔性化方面，采用快換模芯結構，通過定位銷與卡扣連接，模芯更換時間≤30 分鐘，適配多規格樣片快速切換；智能化方面，集成溫度傳感器與壓力傳感器，實時監測模腔內部溫度（精度 ±0.5℃）與成型壓力（精度 ±0.1MPa），數據同步至生產管理系統，實現成型工藝的追溯與優化。

二、多腔樣片試驗?zāi)＞?/strong>

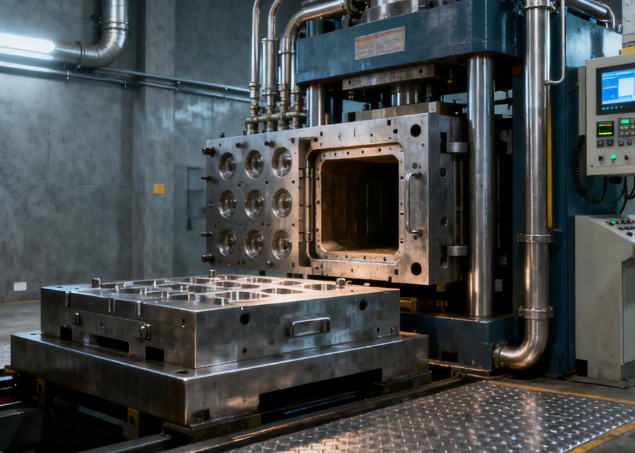

1 腔室布局與同步性控制多腔樣片試驗?zāi)＞咭?“高效批量生產、一致性格控” 為核心，腔室布局采用并列式或矩陣式設計，常見腔數為 2 腔、4 腔、8 腔，最大可擴展至 16 腔。布局設計需滿足流道平衡原則，主流道與分流道采用等長度、等截面設計，確保熔體在各腔室的充型時間差≤5%。同步性控制是多腔模具的核心技術難點，通過三點實現：一是采用熱流道系統，熱嘴溫度波動 ±1℃，避免熔體降溫導致的充型不均；二是腔室獨立排氣機構，排氣間隙 0.01-0.02mm，確保各腔排氣效率一致；三是模腔尺寸一致性控制，腔間尺寸偏差≤0.02mm，樣片重量偏差 RSD≤3%，滿足批量試驗的數據可比性要求。

2 批量試驗的核心優勢與適用場景多腔樣片試驗?zāi)＞叩暮诵膬?yōu)勢在于效率提升與成本控制，相比單腔模具，4 腔模具的樣片產出效率提升 3-4 倍，8 腔模具提升 6-7 倍，單位樣片生產成本降低 20%-40%。同時，批量生產的樣片具有更高的一致性，可減少試驗數據的離散性，提升材料性能評估的可靠性。適用場景包括中試階段批量驗證、多批次工藝對比試驗、規模化材料性能檢測等。在汽車零部件材料驗證、電子電器外殼材料篩選等場景中，需制備數百件甚至數千件標準樣片進行疲勞測試、環境老化測試，多腔模具可大幅縮短試驗周期，確保項目進度。此外，該類模具適配中大型注塑機（鎖模力 150-300T），支持連續生產，單日產能可達數千件。

3 關鍵技術突破與發展方向近年來，多腔樣片試驗?zāi)＞叩募夹g(shù)突破集中在 “精準控溫” 與 “智能監測”。精準控溫方面，采用分區控溫?zé)崃鞯老到y(tǒng)，每個腔室的熱嘴溫度獨立調節，適配不同腔室的熔體流動特性；智能監測方面，集成模腔壓力傳感器與位移傳感器，實時反饋各腔的充型狀態，當腔間充型差異超過 5% 時自動報警，避免不合格樣片批量產出。發展方向上，模塊化腔室設計成為趨勢，可根據試驗需求增減腔室數量，提升模具復用率；結合數字孿生技術，通過三維建模與仿真模擬，提前優化流道布局與溫控參數，模具調試周期縮短 30% 以上。

三、精密樣片試驗?zāi)＞?/span>

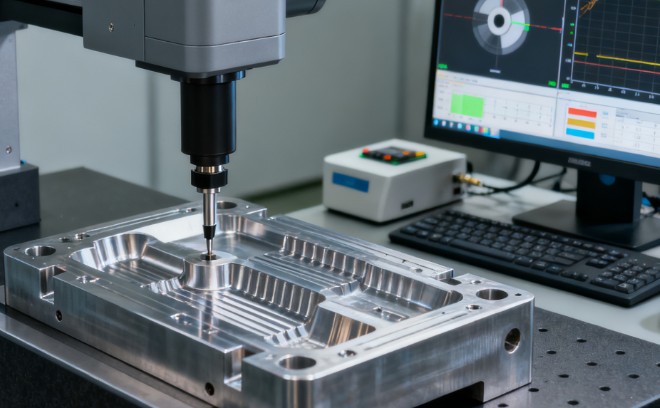

1 高精度實現路徑與核心指標精密樣片試驗?zāi)＞哚槍Ω叨瞬牧涎邪l(fā)與高要求性能測試場景，以 “微米級精度、超高質量” 為核心，其高精度實現依賴全流程工藝控制。模芯加工采用 CNC 磨削 + EDM 電火花加工工藝，加工精度可達 ±0.003mm，模腔輪廓度誤差≤0.005mm；表面處理采用氮化處理（硬度≥HRC60）或金剛石涂層（厚度 3-5μm），表面粗糙度 Ra≤0.2μm，確保樣片表面無劃痕、無粘模現象。核心技術指標包括：尺寸公差 ±0.005mm，形位公差≤0.003mm，樣片厚度均勻性≤0.01mm，熱穩定性≤0.002mm/℃（在 - 40℃-120℃范圍內）。此外，模具采用高精度導向機構與定位銷，合模重復定位精度≤0.002mm，避免合模偏差導致的樣片缺陷。

2 核心應用場景與材料適配精密樣片試驗?zāi)＞咧饕獞?yīng)用于高端材料驗證與精密部件性能測試，典型場景包括航空航天復合材料（如碳纖維增強環氧樹脂）、電子級工程塑料（如 LCP、PPSU）、醫療級材料（如植入式 PEEK 材料）的性能測試。這些材料對樣片的尺寸精度、表面質量要求極高，例如航空航天用復合材料的拉伸強度測試樣片，尺寸偏差超過 0.01mm 即可能導致測試結果偏差超過 5%，影響材料選型。材料適配方面，該類模具可兼容高溫成型材料（成型溫度≤350℃）、高粘度材料及微納結構樣片的成型，支持微流道設計（流道直徑≥0.5mm），可制備最小厚度 0.1mm 的超薄樣片，滿足微電子、醫療器件等領域的試驗需求。

3 技術趨勢與行業適配性精密樣片試驗?zāi)＞叩募夹g(shù)趨勢聚焦 “超精密加工” 與 “數字化賦能”。超精密加工方面，采用納米級加工設備（加工精度≤0.001mm），實現模腔微納結構的精準成型；數字化賦能方面，結合 CAD/CAE/CAM 一體化技術，從模具設計、仿真優化到加工制造實現全流程數字化管控，減少人為誤差。同時，智能化監測技術進一步升級，集成激光位移傳感器與紅外測溫儀，實時監測樣片成型過程中的尺寸變化與溫度分布，數據采樣頻率≥100Hz，為工藝優化提供精準數據支撐。行業適配性上，隨著高端制造行業對材料性能要求的不斷提升，精密樣片試驗?zāi)＞哒?“定制化”“多材料兼容” 方向發展，可根據特定材料的成型特性優化模具結構，適配從熱塑性塑料到陶瓷基復合材料的多類型材料試驗需求，助力高端產品研發與性能突破。
