在汽車制造領域，塑膠件的應用極為廣泛，從精致的內飾部件到關鍵的外飾組件，再到各類功能性零部件，塑膠件憑借其獨特優勢，如良好的設計靈活性、出色的輕量化效果以及成本效益，成為汽車工業不可或缺的組成部分。而定制化的汽車塑膠件能夠更好地滿足汽車制造商對于產品差異化、高性能以及個性化的追求。在此過程中，注塑、吹塑等工藝發揮著核心作用，深刻影響著塑膠件的質量、性能與生產效率。

一、注塑工藝

1.原理與流程

注塑成型是將熔融狀態的塑料材料，在高壓作用下快速注入模具型腔，經過冷卻固化后，獲得與模具形狀一致的塑料制品的工藝。其流程涵蓋多個關鍵步驟：

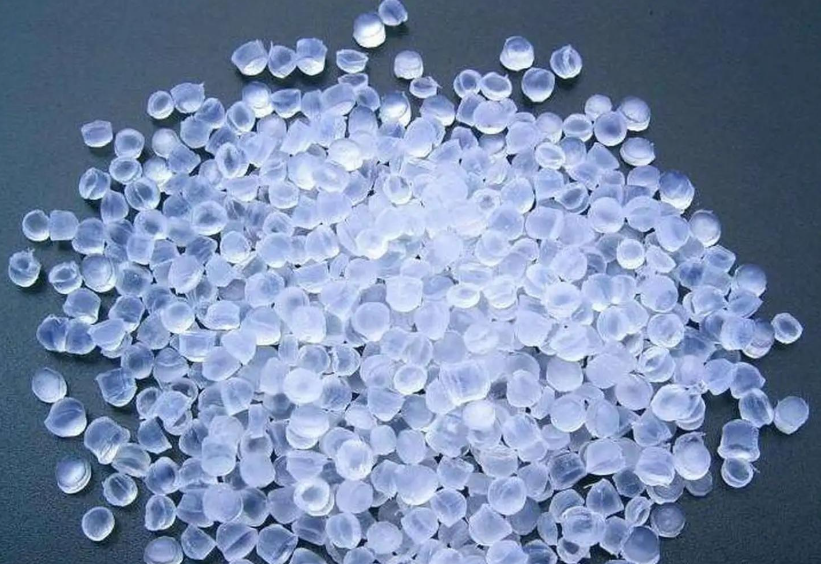

原料準備：汽車常用的塑料原料，如聚丙烯（PP）、丙烯腈 - 丁二烯 - 苯乙烯共聚物（ABS）、聚碳酸酯（PC）及其合金等，多為顆粒狀。對于吸濕性強的材料，像聚酰胺（PA）、PC 等，需通過熱風干燥機或除濕干燥機進行預處理，將水分含量嚴格控制在規定范圍內，一般 PA 水分要低于 0.2%，否則成型后產品易出現氣泡、銀絲等缺陷 。干燥溫度通常在 80 - 120℃，時間為 2 - 4 小時。

塑化熔融：塑料顆粒進入注塑機料筒，借助螺桿的旋轉推動以及料筒的分段加熱，逐步熔化為均勻的熔體。以常見的 PP 材料為例，進料段溫度約 150℃，熔融段 200℃，射嘴處 220℃，確保塑料熔體具有穩定的粘度和良好的流動性。

合模與鎖模：模具的動模和定模精準閉合，鎖模機構施加足夠的鎖模力，該力需根據熔體壓力和型腔投影面積精確計算（鎖模力 = 熔體壓力 × 型腔投影面積），防止注塑時模具被熔體撐開而產生飛邊 。

注射與保壓：螺桿高速、高壓向前推進，將熔體以 50 - 150MPa 的壓力、50 - 200mm/s 的速度注入模具型腔，填充至約 90% - 95% 時，切換至保壓階段。保壓的關鍵作用是補充型腔中熔體因冷卻而產生的收縮，保障零件尺寸的穩定性，例如儀表盤的曲面精度要求控制在 ±0.5mm 內，就需精準的保壓控制 。

冷卻定型：模具內的冷卻水路通入循環水（冷水或溫水，依材料而定），通過熱交換使熔體冷卻至凝固溫度，如 PP 約 60℃、ABS 約 80℃。冷卻時間通常占整個注塑周期的 50% - 70%，是影響生產效率的重要因素，小型飾條可能僅需 30 秒冷卻，而大型保險杠則需 2 - 3 分鐘 。

開模與取件：鎖模力解除，模具打開，利用頂針、頂板或機械手將成型的塑膠件從型腔中取出，并及時清理模具，去除澆口殘留等 。

2. 特點

高精度：借助精密模具，注塑能夠在極小公差范圍內生產形狀復雜、尺寸精確的產品，確保注塑件具有良好的互換性和裝配性，滿足汽車行業對零部件高精度的嚴苛要求 。

表面質量高：成型產品表面通常光滑、細膩，無需過多二次加工，對于汽車內飾等對外觀要求較高的部件極為適用 。

強度均勻：在壓力作用下冷卻固化，使注塑件內部結構均勻，力學性能良好，不易出現應力集中和變形問題 。

尺寸穩定性好：受環境因素（溫度、濕度等）影響小，尺寸波動極小，保證了汽車零部件在不同使用條件下的穩定性 。

生產效率高：注塑加工周期短，成型速度快，適合大規模生產，一臺注塑機短時間內可生產大量產品 。

設計靈活性大：幾乎可以生產任何形狀的產品，設計師可依據產品功能自由設計，不受過多加工難度限制 。

3. 應用實例

在汽車內飾中，儀表盤、中控臺、車門內飾板等多采用注塑工藝制造。以儀表盤為例，其復雜的造型和高精度的安裝尺寸要求，注塑工藝能夠精準實現；車門內飾板通過注塑可集成各種功能模塊，如儲物槽、音響安裝位、車窗控制區域等，提升內飾整體的功能性與美觀度 。外飾方面，保險杠、格柵、后視鏡外殼等也是注塑工藝的典型應用。保險杠采用注塑成型，可根據不同車型設計獨特的造型，同時在材料中添加特定成分，如在 PP 中混入三元乙丙橡膠（EPDM）彈性體，增強其抗沖擊性能 。

二、吹塑工藝

1. 原理與流程

吹塑工藝主要用于生產中空塑料制品，通過氣體壓力使閉合在模具中的熱熔型坯吹脹，貼合模具內壁，冷卻后形成中空制品?；静襟E如下：

型坯成型：將塑料原料加熱至熔融狀態，通過擠出或注射方式制成管狀型坯。擠出吹塑中，塑料經擠出機及型坯機頭連續擠出管狀型坯；注射吹塑則是通過注射機及型坯注射模制成試管狀型坯 。

吹脹成型：趁熱將高溫型坯迅速置于吹塑模具中，向型坯內通入壓縮空氣，使其膨脹并緊密貼合模具內壁，形成所需形狀 。

制品冷卻：在模具內對吹脹后的型坯進行冷卻，使塑料固化定型，冷卻介質通常為空氣或水 。

2. 特點

成本較低：與一些其他成型工藝相比，吹塑模具結構相對簡單，設備造價不高，尤其適用于批量生產，可有效降低單件成本 。

可生產復雜形狀的中空制品：能制造各種不規則形狀、帶有復雜起伏曲線的中空產品，滿足汽車行業對特殊造型零部件的需求 。

材料選擇廣泛：適用于多種塑料材料，如聚乙烯（PE）、聚丙烯（PP）、聚氯乙烯（PVC）、聚酯（PET）等，可根據產品性能要求靈活選用 。

制品壁厚均勻性好：通過合理控制吹塑工藝參數，能夠使制品壁厚較為均勻，提升產品質量和性能穩定性 。

3. 應用實例

汽車燃油箱是吹塑工藝的重要應用之一。由于燃油箱需具備良好的密封性、耐腐蝕性和一定的抗沖擊性，采用吹塑工藝，選用高密度聚乙烯（HDPE）等材料制造，可滿足這些性能要求，同時實現復雜的形狀設計，適配不同車型的底盤布局 。另外，一些汽車的空氣進氣管道也采用吹塑工藝，其可根據發動機艙內的空間和氣流走向，制造出形狀復雜、內壁光滑的管道，減少氣流阻力，提升進氣效率 。部分汽車的小型儲物盒、扶手箱內膽等中空部件，也常利用吹塑工藝生產 。

三、其他相關工藝簡介

1. 氣體輔助注塑

在熔體注入型腔后，向內部注入高壓氮氣（5 - 30MPa），氮氣推動熔體填充模具偏遠區域，同時形成中空結構。該工藝適用于大型曲面件，如儀表盤骨架，可顯著減少縮痕、降低重量（10% - 20%），并縮短冷卻時間 。

2. 雙色 / 多色注塑

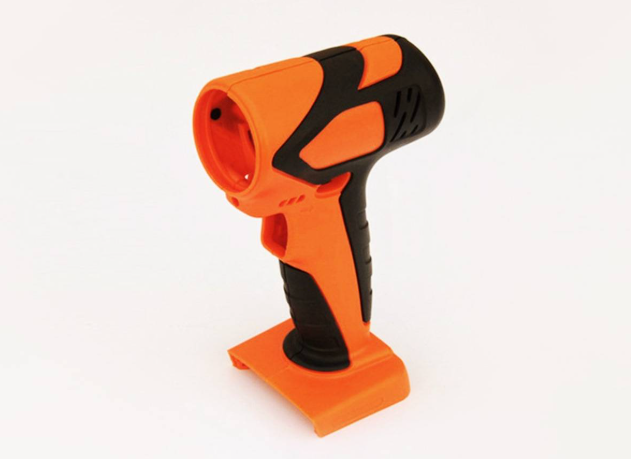

通過旋轉模具或移動注塑單元，在同一模具內先后注入兩種或多種不同顏色、不同材料的熔體，形成一體成型的復合零件。常用于汽車方向盤（軟質 TPU 握把 + 硬質 ABS 骨架）、空調出風口（亮黑飾條 + 啞光本體）等部件，減少后續裝配工序，提升產品美觀度與功能性 。

3. 嵌件注塑

將金屬嵌件（如螺母、支架）預先放置在模具中，注塑時塑料熔體包裹嵌件，實現牢固結合。例如座椅調節旋鈕（金屬軸 + 塑料本體）、線束固定座（金屬卡扣 + 塑料底座）等部件采用此工藝，可替代傳統焊接或卡扣連接方式，增強連接強度和產品可靠性 。

總結

注塑、吹塑等工藝在汽車塑膠件定制中各自發揮著獨特優勢，它們相互補充，共同滿足了汽車制造業對于塑膠件多樣化、高性能、高精度的需求。隨著汽車工業朝著智能化、輕量化、新能源方向不斷發展，對塑膠件的性能和設計要求將持續提升。這將促使塑膠件定制工藝不斷創新與優化，如引入人工智能算法精準調控注塑參數、開發新型吹塑材料提升產品性能等，以更好地服務于汽車產業的發展，為汽車的安全、舒適、節能等性能提升提供堅實支撐 。
