在精密注塑生產中，產品質量直接關系到企業的市場競爭力。隨著新時代智能制造技術的發展，雖然生產精度大幅提升，但仍存在一些常見質量缺陷。以下從具體缺陷入手，分析成因并給出解決方法。

一、尺寸精度偏差

1. 缺陷表現：產品關鍵尺寸超出公差范圍（如 ±0.01mm），影響裝配性能。

2. 成因分析：注塑機注射量不穩定，料筒溫度波動過大（超過 ±1℃），模具溫度分布不均，或冷卻時間不足導致收縮不一致。

3. 解決方法：采用配備高精度位移傳感器（精度 0.01mm）的智能注塑機，通過閉環控制系統實時調整注射量；升級 PID 溫控系統，將料筒溫度波動控制在 ±0.5℃以內；使用多區域模溫機，確保模具型腔溫度差≤0.5℃；根據材料特性（如 PC 料需延長冷卻 30%）優化冷卻周期，結合紅外測溫技術監測產品降溫曲線。

二、表面質量缺陷

縮痕與凹陷

1. 缺陷表現：產品壁厚不均處出現局部凹陷，影響外觀和結構強度。

2. 成因分析：保壓壓力不足或保壓時間過短，熔體補縮不充分；模具澆口位置設計不合理，導致熔體流動路徑過長。

3. 解決方法：采用階梯式保壓工藝（初始保壓 80% 額定壓力，3 秒后降至 60%），通過壓力傳感器實時反饋調整；利用 CAE 模流分析軟件優化澆口位置，縮短熔體流動距離（最長不超過 50mm）；對厚壁區域（＞3mm）采用隨形冷卻水路，加快局部冷卻速度。

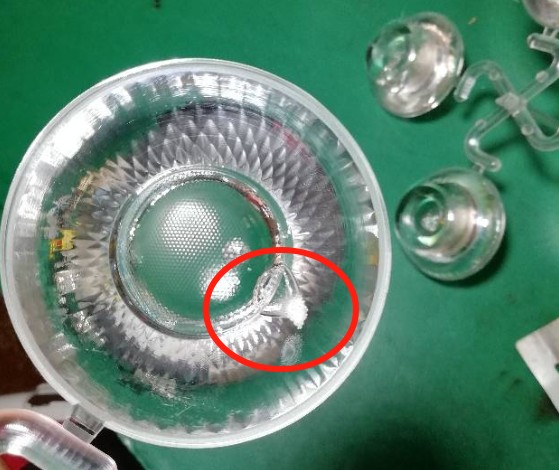

銀紋與氣泡

1. 缺陷表現：產品表面出現銀白色條紋或內部氣泡，常見于 PA、PC 等吸濕性材料。

2. 成因分析：原料干燥不充分（水分含量＞0.02%），熔融過程中產生水汽；注射速度過快，卷入空氣未及時排出。

3. 解決方法：使用除濕干燥機（露點≤-40℃），干燥時間根據材料調整（如 PA66 需 4-6 小時）；采用三段式注射速度（低速填充澆口，中速流經主流道，高速沖刺型腔末端），在模具分型面增設微型排氣槽（深度 0.01-0.02mm）。

三、結構完整性缺陷

飛邊與毛刺

1. 缺陷表現：模具分型面或鑲件間隙處出現多余料邊，需二次修整。

2. 成因分析：合模力不足，模具型腔密封不嚴；模具磨損導致間隙增大（超過 0.005mm）。

3. 解決方法：檢測合模力波動值（應≤±2%），必要時更換伺服閥提升控制精度；采用激光測徑儀定期檢測模具配合間隙，對磨損部位進行電火花修復，確保間隙≤0.003mm；對高粘度材料（如 POM）適當降低注射壓力 10-15%。

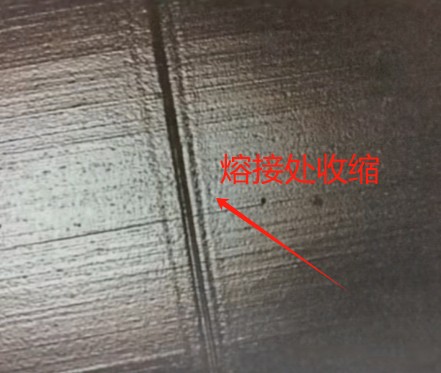

熔接痕

1. 缺陷表現：熔體兩股料流匯合處形成明顯接縫，強度較本體降低 20-30%。

2. 成因分析：熔體匯合時溫度下降過多（＞15℃），分子鏈擴散融合不良；模具排氣不良，積存空氣阻礙料流融合。

3. 解決方法：在熔接痕位置設置加熱棒（溫度高于料筒 5-10℃），局部提升熔體溫度；采用順序閥澆口技術，控制各澆口開啟時間差（≤0.5 秒），避免多股料流同時匯合；增加排氣槽數量，確保每 100mm 周長至少 1 處排氣，深度≤0.015mm（ABS 料）。

四、力學性能缺陷

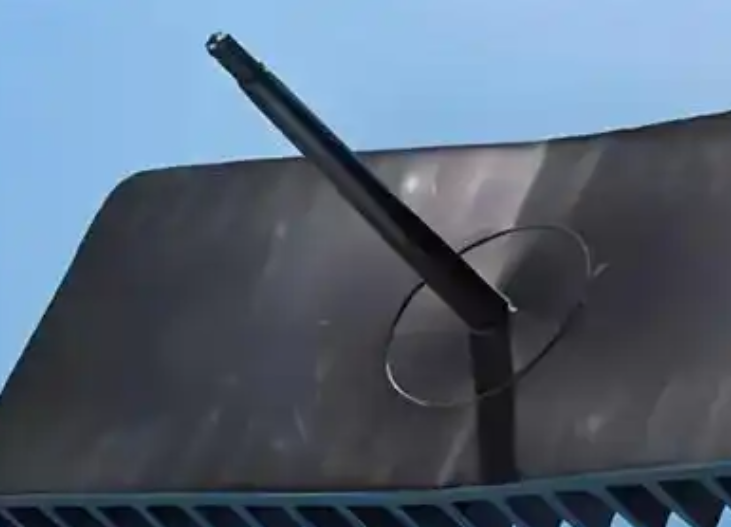

翹曲變形

1. 缺陷表現：產品脫模后發生彎曲或扭曲，尺寸偏差超 0.1mm/m。

2. 成因分析：分子取向不均（流動方向與垂直方向收縮差＞2%）；模具冷卻不均導致應力集中。

3. 解決方法：采用旋轉式螺桿（轉速波動≤5rpm），降低熔體剪切應力；通過模流分析模擬應力分布，在高應力區（如拐角處）設置應力釋放槽；對結晶性材料（如 POM）采用緩冷工藝，降低冷卻速率差（≤5℃/s）。

強度不足

1. 缺陷表現：產品受力后易斷裂，拉伸強度較標準值低 15% 以上。

2. 成因分析：熔體塑化不良（未熔顆粒占比＞3%），或注射速度過快導致分子鏈斷裂；原料混有雜質（如回料比例超 20%）。

3. 解決方法：使用屏障型螺桿，提高塑化均勻性（熔體溫度分布差≤3℃）；采用伺服電機控制注射速度，確保加速段加速度≤50mm/s2；通過在線熔體質量檢測儀（如近紅外光譜儀）實時監測原料純度，回料添加前經 100 目濾網過濾。

五、新時代智能檢測與預防體系

1. 在線檢測技術：在生產線上部署機器視覺系統（精度 0.005mm），每模產品進行尺寸、外觀全檢；采用超聲波探傷儀檢測內部氣泡（可識別≥0.1mm 氣泡），數據實時上傳 MES 系統形成質量追溯檔案。

2. 預測性維護：通過振動傳感器監測注塑機螺桿運行狀態，溫度傳感器記錄料筒加熱圈老化趨勢，結合 AI 算法提前預警潛在故障（如加熱圈功率衰減超 10% 時自動報警）。

3. 數字孿生模擬：構建生產全流程數字孿生模型，輸入原料特性、設備參數模擬缺陷產生概率，提前優化工藝參數（如模擬顯示某參數組合缺陷率 3%，自動調整至缺陷率＜0.5%）。

通過針對性解決上述缺陷，結合新時代智能技術的應用，可將精密注塑產品合格率提升，同時降低不良品損失成本，為企業創造顯著效益。
