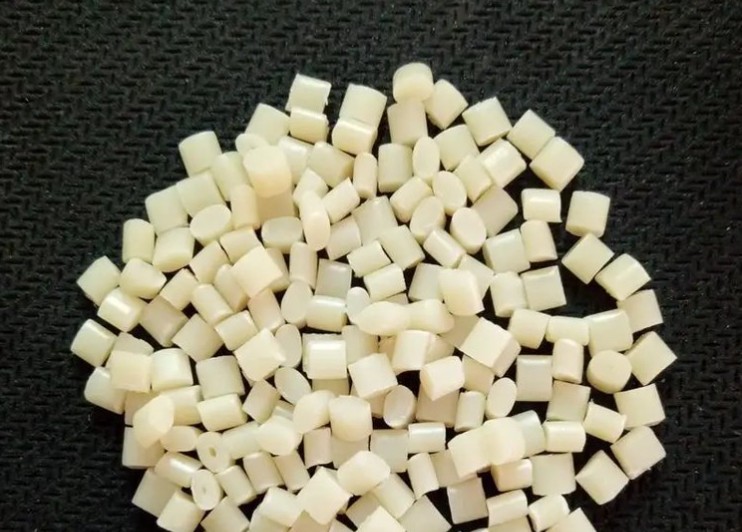

一、化學結構與基本特性

1. 分子結構：由丁二胺和己二酸通過縮聚反應制成，分子鏈規整性高，結晶度可達 70% 左右。






2. 物理特性

• 高熔點：熔點約 295℃，熱變形溫度高，在高溫環境下能保持較好的尺寸穩定性。

• 密度：相對密度約 1.18 - 1.23g/cm3 。

3. 機械性能

• 高強度：拉伸強度、彎曲強度等數值較高，可承受較大外力。

• 抗疲勞性：具備出色的抗疲勞性能，反復受力情況下不易損壞。

• 韌性：即使在低溫環境下，也能維持一定的缺口沖擊強度，有較好的韌性。

4. 化學性能

• 耐化學腐蝕性：對多數化學物質有良好耐受性，在高溫下對油、油脂等有較好抗性。

• 耐水解性：在一些潮濕或接觸水的環境中，有一定的耐水解能力。

5. 加工性能

• 流動性：具有優良的熔融流動性，易于成型復雜結構的制品。

• 成型周期：結晶速度快，使得成型周期較短，可提高生產效率。

• 可回收性：再研磨使用率可達 25 - 50% ，且性能無明顯下降。

二、應用領域

1. 汽車行業

• 發動機周邊部件：如進氣歧管、傳感器外殼、發動機蓋罩等，利用其耐高溫、高強度特性。

• 電氣系統部件：像連接器、繼電器外殼等，憑借其良好的電絕緣性和機械性能。

2. 電子電氣行業

• 電子元件：用于制造 SMD 元件、繞線元件等，滿足對尺寸精度和電氣性能的要求。

• 電器外殼：如斷路器外殼、電動工具外殼等，利用其機械強度和阻燃性能（經阻燃改性后） 。

3. 工業制造領域

• 機械零件：可制作齒輪、軸承、凸輪等機械零件，發揮其耐磨、高強度和抗疲勞優勢。

• 工業連接器：在工業自動化設備中用于制造各種連接器，保證連接的穩定性和可靠性。

三、加工成型要點

1. 溫度控制

• 料筒溫度：需保證足夠高以獲得均勻熔體，但不能接近降解溫度（高于 330°C 會分解） 。

• 模具溫度：一般高于 80°C ，為獲取更好尺寸穩定性和流動性，可升至 120°C 甚至更高。

2. 螺桿轉速：普通規格對螺桿轉速要求相對靈活，玻纖增強規格需選擇較低轉速，防止玻纖長度降低。

3. 背壓：推薦背壓為 7.5 巴左右，過高背壓會延長塑化時間、引發流延并降低玻纖長度。

4. 注塑速度與壓力

• 速度：因其固化速度快，需較高注塑速度，保證熔體壓實和表面光潔度，同時注意模具排氣。

• 壓力：合適的保壓壓力和時間對控制塑件外觀和尺寸很重要，PA46 凝固快，保壓時間較短。

四、與其他工程塑料對比優勢

1. 與 PA66 相比：PA46 熔點更高，結晶速度更快，在高溫下機械性能保持率更好，成型周期更短。

2. 與 PBT 相比：PA46 的機械強度、抗疲勞性能和耐高溫性能更突出，PBT 在耐水解性等方面有優勢，但 PA46 在綜合性能上更適用于一些對高溫和高強度要求高的場合。
